Электронная удочка «Удача 4» (РФ)

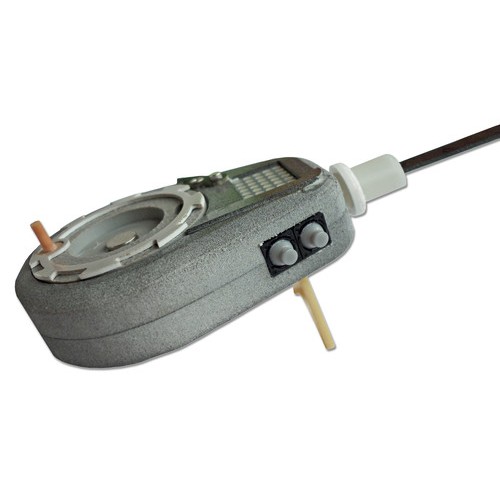

Электронная зимняя удочка Удача-4.
Главные отличия от предыдущей модели "Удача-3": в «Удача-4» установлен светодиодный дисплей, на который выводятся символы и цифры, обозначающие:
1) режим работы удочки и его параметры;
2) частоту колебаний шестика;
3) уровень чувствительности сигнализатора поклевки.
На дисплее можно увидеть значения дополнительных опций:
1) глубину погружения мормышки;
2) напряжение элементов питания;
3) температуру окружающего воздуха;
Можно настроить: тип, громкость и частоту звукового сигнала, яркость свечения дисплея.
Предусмотрена возможность заправки лески без снятия катушки.
В катушку и корпус удочки встроены два неодимовых магнита, находящихся друг напротив друга, но при этом между ними остается зазор, являющийся магнитной осью. Что бы зафиксировать вращение катушки, предусмотрен фиксатор.
Благодаря точной калибровке при установке магнитов, возникшая магнитная ось позволяет свободно вращаться катушке, а магнитные силы гасят инерцию при вращении и катушка останавливается сразу после прекращения движения лески. Это позволяет исключить образование петель и перехлёстов.
Магнитные силы равномерно прижимают катушку к посадочному месту, что обеспечивает плавное вращение.
В случае, когда катушку при намотке по ошибке вращают в противоположную сторону, может образоваться петля, которую легко без снятия катушки можно убрать, потянув за леску, которая проскочит между двух магнитов без образования петли.
При поклевке крупной рыбы, магнитные силы работают как фрикцион, тормозя катушку и не давая свободно разматываться леске при сильных рывках. Держа удочку, рукой можно фиксировать силу прижатия катушки и таким образом обеспечивать нужное натяжение лески.
Магнитные силы надежно фиксируют катушку в посадочном месте, но при этом катушка легко, одним движением снимается в случае необходимости замены.
Техническое описание.
Технические возможности зимней удочки Удача-4 позволяют производить автоматические колебания шестика с частотой и остановками, регулируемые в ручную и по программам; работу в качестве сигнализатора поклевки; измерения глубины; температуры окружающего воздуха; напряжения установленных элементов питания.
Режимы работы удочки и ее функциональные возможности представлены в таблице.
Для включения удочки следует одновременно нажать кнопки «+» и «–» и отпустить их после включения. При включении вырабатывается звуковой сигнал и на дисплее отобразится символ режима или функции, которым пользовались последний раз перед выключением. Для выключения удочки следует одновременно нажать кнопки «+» и «–» и отпустить их после выключения. При выключении прозвучит звуковой сигнал, на дисплее обозначится символ Х. Если удочку забыли выключить, то через два часа отключение произойдет самостоятельно.
Установка основного режима или вспомогательной функции производится кнопкой «Р». Изменение параметров работы в выбранном режиме производится кнопками «+» и «–». На дисплее отображаются символы, соответствующие режимам, функциям и параметрам.
При нажатии и удержании кнопки «Р», на дисплей поочередно выводятся: символ режима или функции в котором работает удочка, затем символ «О» - остановки работы в данном режиме, далее символы режимов в порядке, указанном в таблице. Отпускание этой кнопки при выводе на дисплей символа, означает включение этого режима или функции.
Выбор величины параметра производится отпусканием кнопки «+» или «–» в момент индикации значения параметра. При достижении граничного значения параметра вырабатывается постоянный звуковой сигнал.
Режимы работы электронной удочки
|
Название режима |
Символ |
Описание работы в режиме |
|
Постоянные колебания |
К |
Производятся колебания шестика с частотой от 20 до 0,2 Гц (от 1200 до 12 колебаний в минуту) на одной из 22 настраиваемых частот. При настройке частота колебаний в Гц отображается на дисплее. |
|
Светозвуковой сигнализатор поклевки |
C |
Колебания отсутствуют, производится индикация поклёвки прерывистым звуковым сигналом и миганием световой точки на дисплее. Кнопками «+» и «–» устанавливается один из 8 уровней чувствительности. Цифры показывают во сколько раз уменьшается чувствительность. Самой высокой чувствительности соответствуют цифры 00. |
|
Колебания с остановками |
П |
Колебания шестика чередуются с остановками. Частота колебаний устанавливается в режиме К. Во время остановки колебаний, работает сигнализатор поклевки с чувствительностью, установленной в режиме С. «|» — символ изменения времени колебаний. «_» — символ изменения времени остановки. Эти символы выводятся на дисплей нажатием и отпусканием кнопки «+» (символ «|») или «–» (символ «_») во время отображения буквы П. |
|
Программа №1 |
1 |
Автоматическое изменение частоты колебаний и времени остановки по соответствующей программе. |
|
Программа №2 |
2 |
Автоматическое изменение частоты колебаний и времени остановки по соответствующей программе. |
|
Программа №3 |
3 |
Автоматическое изменение частоты колебаний и времени остановки по соответствующей программе. |
|
Программа №4 |
4 |
Автоматическое изменение частоты колебаний и времени остановки по соответствующей программе. |
|
Программа №5 |
5 |
Автоматическое изменение частоты колебаний и времени остановки по соответствующей программе. |
|
Измерение глубины |
Г |
Перед первым измерением, в режиме Г, одновременным нажатием кнопок «Р» и «–», устанавливается начальная точка отсчета (0.0), которая остается в памяти удочки и, в случае изменения расстояния между поверхностью воды и корпусом удочки, устанавливается вновь, Значение глубины выводится на дисплей при нажатии на кнопку «+» или «–». Результат высвечивается двумя цифрами и точками. Количество точек в верхней части экрана соответствует количеству десятков метров, точка в нижней части – разделяет десятые доли метра. Максимальное измерение глубины – 50 метров. Погрешность измерения ± 5 см. |
|
Измерение температуры |
Т |
При нажатии кнопки «+» или «–» на дисплей выводится температура окружающего воздуха. При температуре от –9°С до +9°С температура представляется со знаком. Предел измерений ± 40°С. Погрешность измерения ± 2°С. |
|
|
